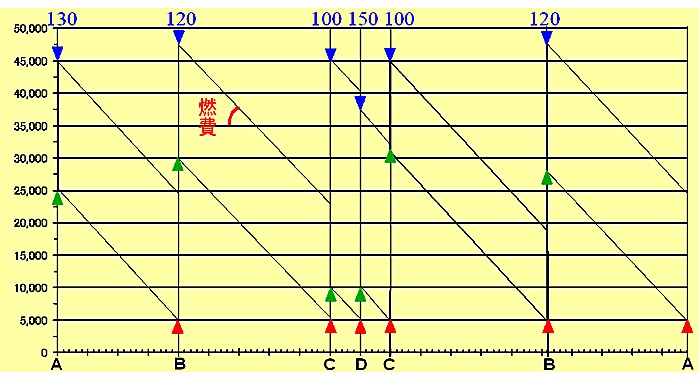

●まず、横軸は時間軸ですがＡ空港を時刻０に出発すれば４００分飛行すれば次のＢ空港へ到着していくわけです。ここではそれぞれの空港でどれだけに時間駐機しているかは省いて、飛行時間だけ取り出して描いています。

●このグラフ用紙の上に、最初に描きいれてみたのが赤いマークです。これは着陸時の最低燃料レベルであります。これ以下になってはいけません。

●そうすると一つ前の空港を出発する時にどれだけの燃料が必要かがわかりますから、これが緑のマークであります。出発時の最低燃料レベルです。

●一方、各空港を飛び立つときに、これ以上燃料を入れてはいけない量が決まっていますから、これを青いマークで示してあります。出発時の最大燃料レベルです。
